Vertikálne obrábacie centrum SERIES DV
● Všetky odliatky sú vyrobené z vysokopevnostnej naočkovanej sivej liatiny a živicového piesku, spracované viacerými procesmi a podrobené analýze konečných prvkov, aby sa dosiahol optimalizovaný dizajn a ľahká konštrukcia, čím sa zabezpečí optimálna tuhosť konštrukcie celého stroja.
● Stĺpy majú štrukturálny dizajn s dlhým{0}}rozpätím, ktorý poskytuje stroju výnimočnú tuhosť a odolnosť proti ohybu a krúteniu, čím zaisťuje optimálnu účinnosť a tuhosť odstraňovania triesok.
● Základňa je starostlivo vyberaná od kvalifikovaných dodávateľov po rozsiahlom skríningu a prechádza -presným domácim obrábaním, vďaka čomu má stroj vynikajúcu tuhosť podpery a zabezpečuje optimálnu dynamickú presnosť počas prevádzky.
-
![Vertikálny CNC stroj]()
Vertikálny CNC strojDV855L/Z je vysoko-precízne vertikálne CNC obrábacie centrum určené pre náročné-obrábanie kovov. Vertikálny CNC stroj obsahuje presné-odliate komponenty vyrobené z vysokopevnostnej naočkovanej...Viac -
![CNC vertikálne obrábacie centrum]()
CNC vertikálne obrábacie centrumCNC vertikálne obrábacie centrum od Dabai Precision Machine Tool (Jiangsu) Co., Ltd. je vysokovýkonné- plne automatické obrábacie riešenie určené na presné frézovanie, vŕtanie, rezanie závitov a...Viac -
![Vertikálne CNC]()

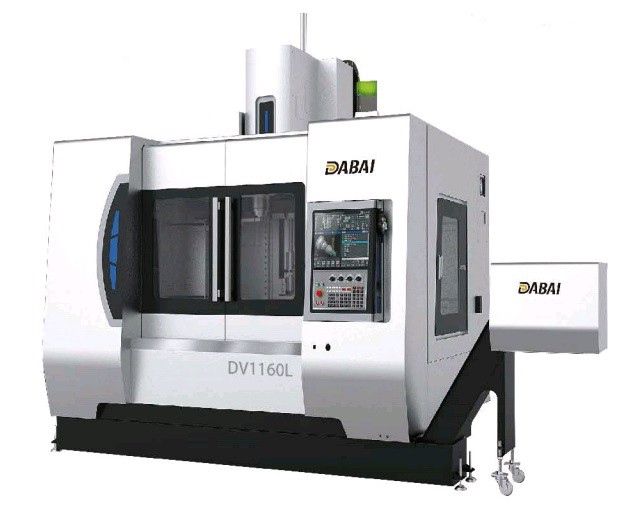

Vertikálne CNCVertikálne obrábacie centrum CNC DV1160L/Z je vysoko-presné, vysoko-rigidné vertikálne obrábacie centrum určené na spracovanie stredne veľkých a veľkých zložitých dielov. Vertikálne CNC, ktoré je...Viac -
![Veľké vertikálne obrábacie centrá]()
Veľké vertikálne obrábacie centráVeľké vertikálne obrábacie centrum DV1370L/Z je ťažké-výkonné, vysoko{2}}presné CNC riešenie prispôsobené na obrábanie veľkých dielov. Tento model, skonštruovaný spoločnosťou Dabai Precision...Viac -
![4-osové CNC vertikálne obrábacie centrum]()
4-osové CNC vertikálne obrábacie centrumDV1375L 4-osé CNC vertikálne obrábacie centrum je skonštruované tak, aby poskytovalo výnimočnú flexibilitu, rýchlosť a rozmerovú presnosť pri výrobe zložitých dielov. Toto obrábacie centrum,...Viac -
![4-osové vertikálne obrábacie centrum]()
4-osové vertikálne obrábacie centrumDV1380L je precízne-skonštruované 4-osové vertikálne obrábacie centrum navrhnuté pre vysoko-účinné, viac{6}}uhlové spracovanie dielov. Vďaka veľkej pracovnej ploche, robustnému konštrukčnému...Viac -
![5-osové vertikálne obrábacie centrum]()
5-osové vertikálne obrábacie centrum5-osové vertikálne obrábacie centrum DV1580L DV1580L 5-je naša vlajková loď s vysokým-výkonným CNC strojom navrhnutým pre komplexné a vysoko presné obrábacie aplikácie. Vďaka pokročilému 5-osovému...Viac -
![Najlepšie vertikálne obrábacie centrum]()
Najlepšie vertikálne obrábacie centrumDV1690L je skonštruované ako najlepšie vertikálne obrábacie centrum pre výrobcov, ktorí požadujú vysokú presnosť, vysokú nosnosť-a všestranné výrobné možnosti. Tento stroj, vyrobený s robustnou...Viac -
![3-osové vertikálne obrábacie centrum]()
3-osové vertikálne obrábacie centrumDV1890L je precízne-skonštruované 3-osové vertikálne obrábacie centrum určené na spracovanie veľkých obrobkov s vynikajúcou tuhosťou, rýchlosťou a presnosťou obrábania. Vďaka svojej rozšírenej...Viac
Odliatky sa tavia a odlievajú v indukčnej indukčnej peci so strednou{0}}frekvenciou v Spojených štátoch. Analyzujú sa pomocou špičkových{2}}testovacích zariadení, ako sú priame čítacie spektrometre Bruker Q8 Magellan a Q4 Tasman{5}}, univerzálne zariadenia na testovanie materiálov, elektronické tvrdomery podľa Brinella a metalografické mikroskopy. Optimálna kombinácia konštrukčnej pevnosti a výstužných rebier poskytuje vysokú mechanickú tuhosť.
Základňa krabicového -typu a dlhé-stĺpy v tvare písmena H- poskytujú pevnú štruktúru a vynikajúcu presnosť.
Základňa využíva štvor{0}}dráhovú štruktúru spojenú s dlhým rozpätím pásov, čo dáva stroju jedinečnú robustnosť pre ťažké rezanie.
Pásy XY využívajú importované presné lineárne vedenia, vyznačujúce sa vysokou tuhosťou, nízkou hlučnosťou a nízkym trením, vďaka čomu sú vhodné na vysoko{0}}rýchlostné a{1}}precízne obrábanie. Os Z- využíva dizajn posuvného vedenia, ktorý zaisťuje vynikajúcu presnosť kruhového sledovania a silu pri odstraňovaní triesok.
Presná guľôčková skrutka využíva dizajn dvojitej-matice s importovanými ložiskami na oboch koncoch na zaistenie a predpätie-, vďaka čomu si optický stroj zachová presnosť napriek tepelnej rozťažnosti.
Trojosové vodiace skrutky sú priamo spojené s motorom, čím sa dosahuje optimálna presnosť a skrátený čas-neobrábania.
| Model produktu | DV855L/Z | DV1160L/Z | DV1265L | DV1370L/Z | DV1375L | DV1380L/Z | DV1580L/Z | DV1690L/Z | DV1890L/Z | ||
| Rozsah spracovania | Pohyb vľavo a vpravo (X) | mm | 800 | 1100 | 1200 | 1300 | 1300 | 1300 | 1500 | 1600 | 1800 |
| Predný a zadný zdvih (Y) | mm | 550 | 600 | 650 | 700 | 750 | 800 | 800 | 900 | 900 | |
| Pohyb hore a dole (Z) | mm | 550 | 600 | 600 | 700 | 750 | 700 | 700 | 800/600 | 800/720 | |
| Vzdialenosť od čelnej plochy vretena k stredu stola | mm | 120-670/105-655 | 120-720 | 120-720 | 150-850/85-785 | 190-940 | 185-885/175-875 | 185-885/175-875 | 185-985/105-705 | 185-985/115-835 | |
| Vzdialenosť medzi stredom vretena a montážnou plochou vodiacej lišty stĺpika | mm | 590/600 | 650/635 | 665 | 730/750 | 770 | 855/862 | 855/862 | 1030/950 | 1030/950 | |
| Pracovný stôl | Rozmer pracovného stola (šírka * dĺžka) | mm | 1000×550 | 1200×600 | 1300×600 | 1400×700 | 1360×700 | 1400×800 | 1600×800 | 1800×900 | 2000×900 |
| Maximálne zaťaženie | kg | 500 | 800 | 800 | 1200 | 1000 | 1300 | 1500 | 1600 | 1600 | |
| Slot tabuľky T- (č. Veľkosť * Medzery) | 5-18×90 | 5-18×100 | 5-18×100 | 5-18×115 | 5-18×120 | 7-18×110 | 7-22×110 | 5-22×165 | 5-22×165 | ||
| Vreteno | Kužeľový otvor vretena (model/veľkosť montáže) | BT40φ150 | BT40φ150 | BT40-φ150 | BT40φ150 | BT40-φ150 | BT50-φ190 | BT50-φ190 | BT50φ190 | BT50-φ190 | |
| Režim jazdy | Opasok | Opasok | Opasok | Opasok | Opasok | Opasok | Opasok | Opasok | Opasok | ||
| Rýchlosť vretena | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000 | 6000 | 6000 | 6000 | |
| Výkon (menovitý / maximálny) | kW | 11/15 | 11/15 | 11/15 | 11/15 | 11/15 | 15/18,5 (široká oblasť) | 15/18,5 (široká oblasť) | 15/18,5 (široká oblasť) | 15/18,5 (široká oblasť) | |
| Krútiaci moment (menovitý / maximálny) | Nm | 52.5/95.5 | 52.5/95.5 | 52.5/95.5 | 52.5/95.5 | 52.5/95.5 | 143/236 | 143/236 | 143/236 | 143/236 | |
| Rýchlosť posuvu | Rýchly posuv osi X/Y/Z | m/min | 48/48/36 | 36/36/32 | 36/36/32 | 36/36/32 | 24/24/24 | 20/20/20 | 20/20/20 | 20/20/16 | 20/20/15 |
| Posuv rezu v osi X/Y/Z | mm/min | 1-20000 | 1-20000 | 1-20000 | 1-20000 | 1-20000 | 1-20000 | 1-20000 | 1-20000 | 1-20000 | |
| Zásobník náradia | Kapacita zásobníka typu/náradia | Typ kotúča/24T | Typ kotúča/24T | Typ kotúča/24T | Typ kotúča/24T | Typ kotúča/24T | Typ kotúča/24T | Typ kotúča/24T | Typ kotúča/24T | Typ kotúča/24T | |
| Maximálna veľkosť nástroja (celý priemer nástroja/prázdny susedný priemer/dĺžka nástroja) | mm | φ80/φ150/300 | φ80/φ150/300 | φ80/φ150/300 | φ80/φ150/300 | φ80/φ150/300 | φ105/φ200/350 | φ105/φ200/350 | φ105/φ200/350 | φ105/φ200/350 | |
| Maximálna hmotnosť nástroja | kg | 8 | 8 | 8 | 8 | 8 | 15 | 15 | 15 | 15 | |
| Presnosť | Presnosť polohovania troch-osí (úplný zdvih) | mm | 0.008 | 0.008 | 0.008 | 0.01 | 0.012 | 0.012 | 0.013 | 0.014 | 0.014 |
| Presnosť opakovaného polohovania v troch osiach (celý zdvih) | mm | 0.005 | 0.005 | 0.005 | 0.006 | 0.006 | 0.006 | 0.008 | 0.008 | 0.008 | |
| Iné | Napájanie | KVA | 25 | 25 | 25 | 25 | 25 | 35 | 35 | 35 | 35 |
| Tlak zdroja vzduchu | MPa | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | |
| Kompletná hmotnosť stroja | T | 5.5/6 | 6.5/7.5 | 7.5 | 8/8.5 | 9 | 11 | 11.5/12 | 14/14.5 | 15/16 | |
*Spýtajte sa na tri-pevné{1}}pásové stroje.
* Špecifické konfiguračné parametre nájdete v Technickej zmluve.
Štandardná konfigurácia:
1. CNC systém: FANUC OI-MFPLUS
2. Jednotka vretena poháňaná remeňom BT40-150-8000
3. 24Menič nástrojov robota T
4. Vodné a vzduchové chladenie obrobkov
5. Vnútorné spätné preplachovacie a vypúšťacie zariadenie
6. Troj-farebné svetlo a pracovné svetlo
7. Vodné a vzduchové zbrane
8. Plne uzavretá vonkajšia ochrana
9. Vyvažovací systém dusíka v osi Z- (voliteľné)
Sme profesionálni výrobcovia a dodávatelia CNC vertikálnych obrábacích centier v Číne, ktorí sa špecializujú na poskytovanie vysoko kvalitných prispôsobených služieb. Srdečne Vás vítame vo veľkoobchodnom CNC vertikálnom obrábacom centre na predaj tu z našej továrne. Pre cenovú konzultáciu nás kontaktujte.
